Коаксіальний Кабель RG-8

Одна з головних складових комплекту установки GSM-репітера – Коаксіальний Кабель RG-8. І в даному розрізі складно переоцінити правильність вибору кабелю високочастотного, який буде оптимальним саме у вашому випадку. Давайте розберемося, який краще вибрати коаксіальний кабель і в чому відмінності між популярними типами даного матеріалу.

Основні характеристики коаксіальних кабелів
Якщо говорити про забезпечення сигналу для підсилювача стільникового зв’язку, то найважливішою властивістю кабелю є показник загасання цього сигналу, а також хвильовий опір. Фахівці рекомендують використовувати продукцію з хвильовим опором 50 Ом, інакше виникає ризик погіршення зв’язку і навіть поломки обладнання. Саме тому не можна використовувати кабелі, призначені для супутникового телебачення, систем відеоспостереження, наприклад RG-6, RG-59, так як вони мають опір 75 Ом.

Зазвичай, при монтажі репітерів застосовується розмірність від 10 до 30 метрів. Все залежить від відстані між приймальною антеною, яка встановлюється на фасаді будівлі, даху, вежі та приймальним обладнанням. Чим менша довжина провідника сигналу, тим вища його потужність та чистота. У системах посилення зв’язку потрібна структура з мінімальним показником згасання. Якщо рівень загасання в кабелі знаходиться в межах 3 дБ, то якість передачі трохи погіршується. У разі зростання величини до 5 дБ спад якості буде дуже відчутним. Починаючи з 6 дБ працювати з кабелем стає неможливо.

Будова коаксіальних кабелів
Усі коаксіальні кабелі мають приблизно однакову будову:

Центральна жила (мідь, алюміній, їх поєднання)
Полімерна ізоляція (суцільний/спінений діелектрик)
Екран та металеве обплетення
Зовнішня оболонка, що захищає обплетення від контакту з навколишнім середовищем

Марки коаксіальних кабелів
RG-58

Один з найпоширеніших форматів відноситься до тонких коаксіальних кабелів. У його основі – мідна моно-(стандарт) або кручена жила, обплетення теж виконана з міді. Додатково використовується екран із алюмінієвої фольги. Кабель підходить як для внутрішнього, так і для зовнішнього використання в температурному режимі від -55 до +125°C. Недоліком такого вибору можна вважати відносно високий показник загасання сигналу, чому RG-58 рекомендується використовувати лише у випадку, коли довжина фідера – 3-10 м.

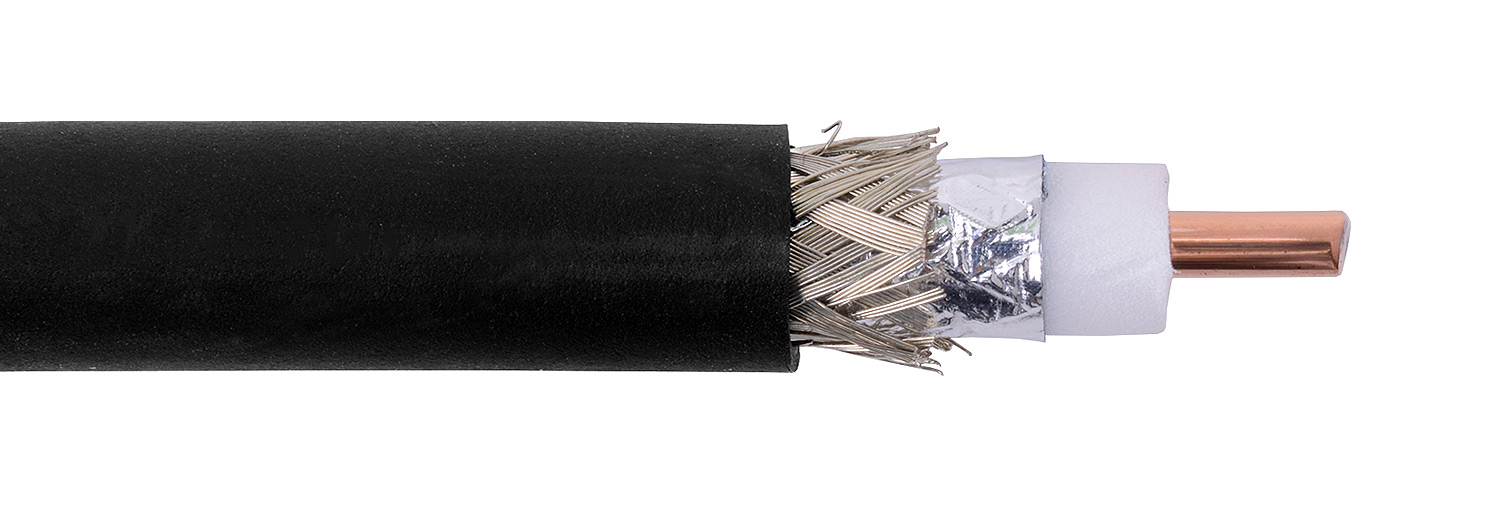

RG 8

Так званий Thicknet чи «товстий Ethernet». Його основні відмінності від попереднього варіанта: більший діаметр центрального провідника (одинарна жила з алюмінію) і загального поперечного перерізу кабелю, менший показник гнучкості, більш висока ціна. Широко використовується професіоналами при монтажі з’єднання між зовнішньою антеною та підсилювачем зв’язку довжиною до 10 м, діапазон частот становить 140-1900 МГц. Застосовуються спеціальні роз’єми, що передбачають паяння. Підлягає використанню всередині та зовні приміщень.

RG-213

На відміну від попередніх моделей, RG-213 як стандарт використовує кручену центральну жилу з міді (7xØ0,75 мм), що помітно підвищує еластичність кабелю, гранично знижує радіус вигину. Обплетення – луджена мідь, передбачений екран із алюмінієвої фольги. Ізоляція RG-213 виконана із спіненого поліетилену, зовнішня оболонка – із ПВХ. Температурний режим експлуатації: від -20 до +75 °C. Фактично це модернізований RG-8, що відповідає американському стандарту MIL-C-17D.

5D-FB

Кабель використовується переважно для діапазонів 900, 1800, 2100, 2400 та 2600 МГц, має вдвічі менший показник втрат на частоті 900 МГц у порівнянні з RG-58. Склад 5D-FB: одинарна мідна жила, ізольована спіненим діелектриком, мідний екран, алюмінієва фольга та стійка до ультрафіолету оболонка. Показник загасання знаходиться на рівні RG-213 (19,7 дБ на 100 м), хоча попередній кабель в 1,5 рази товщі. Існує модифікація CCA, що передбачає центральну жилу та обплетення з обмідненого алюмінію. Хороше співвідношення ціни та якості.

8D-FB

Один з найсучасніших видів коаксіального кабелю, розроблений з використанням технології PEEG – як робочий діелектрик використаний щільний поліетиленовий компаунд HDPE. Причому склад ізоляції включає до 60% азоту та лише 40% полімеру, що гарантує небувало низький показник загасання сигналу. 8D-FB використовується там, де потрібний довгий кабель. Крім того, оболонка фідера чудово справляється з агресивним середовищем та важкими кліматичними умовами. Кабель рекомендований для використання в частотному діапазоні GSM-1800, 3G-2100, LTE-2500.

10D-FB

Даний кабель має ще менший коефіцієнт погонного загасання сигналу, ніж у випадку попереднього продукту, але має зовнішній діаметр 13 мм проти 11 мм – у 8D-FB. Склад: центральна жила з чистої міді або обмідненого алюмінію (міді – не менше 15%), обплетення – луджена мідь із двосторонньою алюмінієвою фольгою на лавсан
